中央空調安裝詳細流程中央空調末端設備是風機盤管，不管是明裝還是暗裝，先確定好風機盤管位置和出風口位置、回風口位置，在確定管道的位置及走向，最近、彎路越少越好，和主管道連接完成即可。風機盤管的進出水口安裝軟管、閥門、電磁閥，過濾器看圖紙要求。風口離機子遠的要加風管（出風管要保溫）、帆布軟連接。

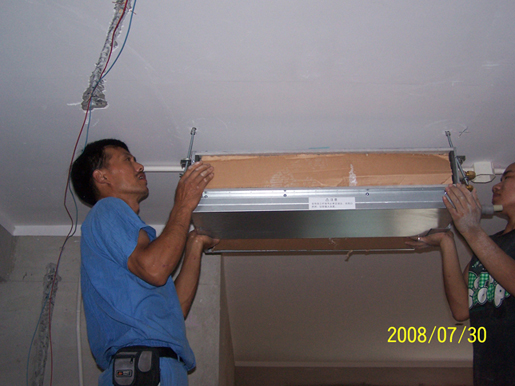

1.內機就位：施工隊進場第一步就是吊裝內機，這里只要注意2個點就可以避免后續問題
a:：內機離房頂距離不得小于1公分，避免機器運行時與墻頂產生共振。
b： 內機吊裝需考慮千分之五的坡度，接冷凝水的一側要稍微低一些，避免冷凝水排不出去。
2.冷媒銅管的安裝：安裝完內機即可安裝冷媒銅管，這是中央空調安裝過程中最重要的一個環節。
a： 所有的焊接點應該是銅管與分歧管的連接處進行焊接，不存在銅管與銅管焊接。
b：在焊接過程中必須在銅管內沖入氮氣（充氮焊接工藝），這使銅管內部沒有空氣避免了產生焊接使內壁結炭從而在正式運轉時入壓縮機而產生故障。
c：焊接完成后應該用高壓氮氣進行管內吹灰，保持銅管內清潔。
3.充氮保壓：
a、這是焊接完成后必須對銅管進行的壓力測試，往銅管內充入一定壓力的氮氣進行保壓，一般壓力測試時間為24小時。
b、需要特別說明：使用R410冷媒，需保持管內壓力為40公斤，R22冷媒則需要保持管內壓力為20公斤。
c、氮氣是惰性氣體，膨脹系數小，幾乎不存在由于熱脹冷縮而產生的壓力變化。如果測試過程中壓力表有下降，則應該檢查冷媒管焊接是否有問題。
4.冷凝水管的安裝：
a、冷凝水管從內機接出后至室外或地漏，至少保持>1%的坡度。質量較高的安裝則是從室內機接出后，就近落地，最后會同其他冷凝水管一起接出室外或地漏.
5.安裝外機：
做到外機風扇出風口必須在50公分內無遮擋物，所有落地腳必須安裝減震墊，保證外機運行正常。
6.抽真空：
a、外機安裝完畢后在充填冷媒前需要對冷媒管進行抽真空，把管內的空氣抽出，保持管內干燥、無水分，否則空氣和水會與冷媒混合產生冰晶，嚴重的會造成設備損壞。
b、規范：冷媒管需要連接上外機后進行操作；抽真空的時間一般多聯機不少于兩小時，一拖一風管機不少于20分鐘。
7.  充注冷媒：
a、上述工作完成后，則可以開啟冷媒閥，釋放出外機內自帶的冷媒，開機測試并檢測壓力，適當進行補充，直至調試完成，達到理想工作狀態后即可。
8.風口測量安裝：
a、  回風口：家庭中央空調通常將回風口與檢修口安裝在一起，風口尺寸必須與內機回風口吻合，不能出現錯位情況，這樣才可以達到最佳回風量；并保證有足夠的維修空間。
b、 出風口：出風口一定不能裝在燈帶附近（理由：如果出風口前有燈帶，會造成空調在制熱時遮擋出風，而熱空氣是往上的，使得熱空氣滯留房間的上部，從而整個活動空間感覺熱量不足，需很長時間才能有熱感覺。）
9.注意事項
a、 中央空調室內機內風機盤管的安裝時，要進行包裹，避免有灰塵雜質進入。
b、在安裝排管時做好冷媒管接頭的保護。

以下是我司中央空調部份安裝施工圖案：

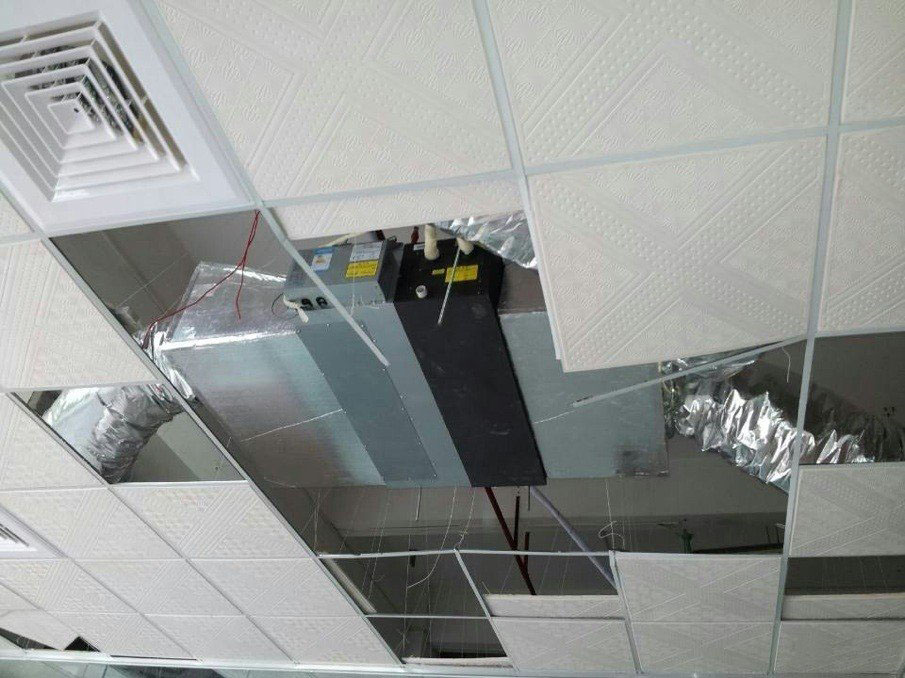

辦公室：

生產車間：

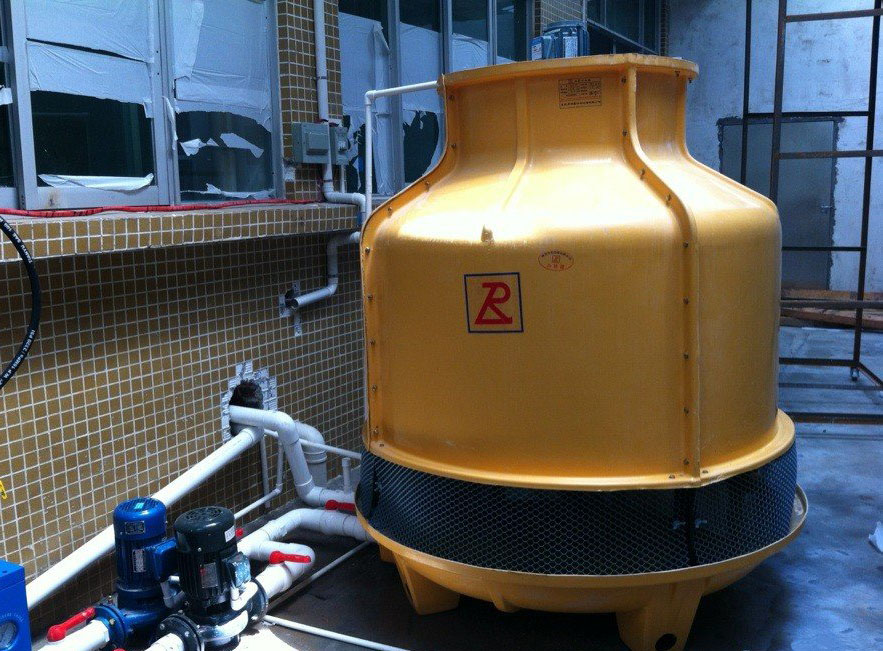

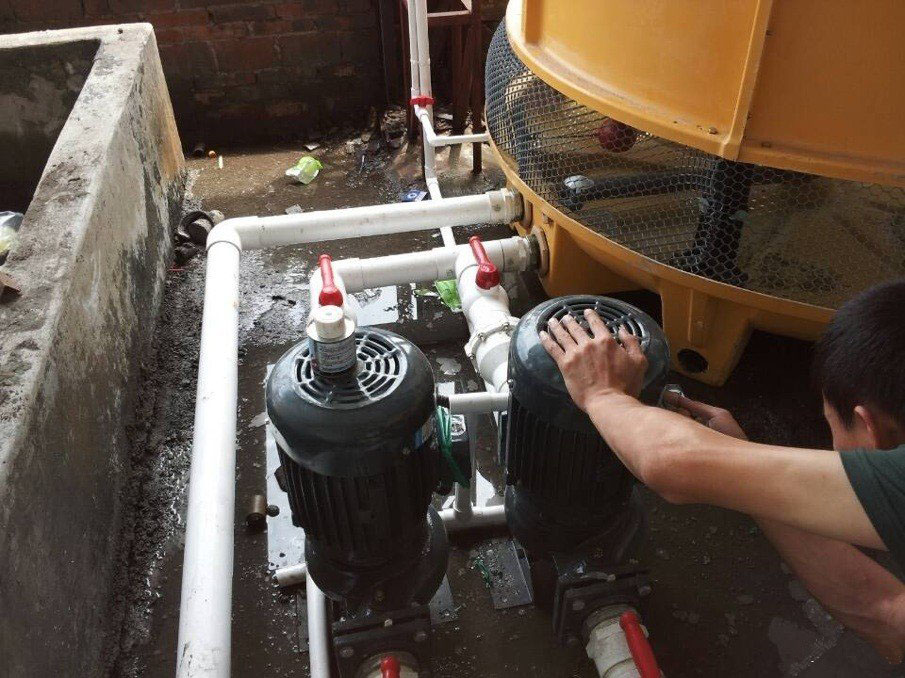

水塔及管道安裝：
